ANTENNEN-COMBINER

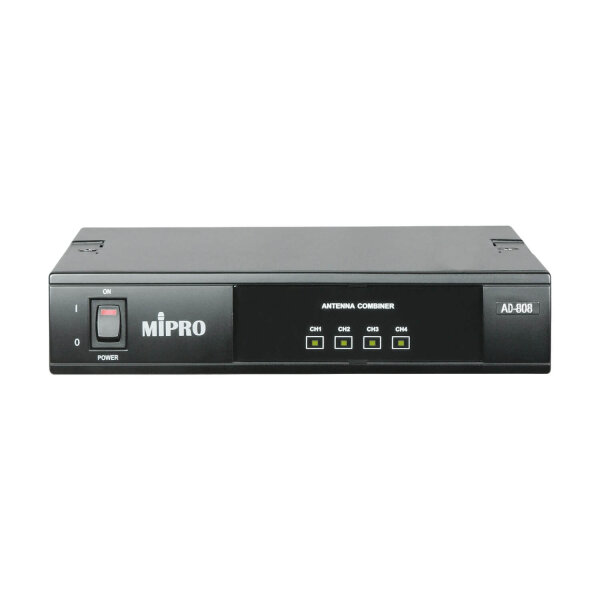

MIPRO AD-808 aktiver Antennen-Combiner (4-fach) - 470-960 MHz
Aktiver 4-fach UHF-Antennen-Combiner für 470-960 MHz zum Zusammenführen mehrerer Sendekanäle auf einen gemeinsamen Antennenweg.
aktiver 4-Kanal Antennen-Combiner470-960 MHz4 x TNC1 x TNC
Sendeaufbau organisieren
Die vorgesehenen HF-Verbindungen werden im gemeinsamen Antennenweg zusammengeführt.
Signalrichtung einhalten
Sendesignale und Antennenausgang müssen den beschriebenen Anschlüssen zugeordnet werden.
System vollständig planen
Frequenzbereich, Kabel und Antenne gehören zur Auswahl.
Mehrere passende Sendesignale zusammenführen
In einem Aufbau mit mehreren Sendestrecken kann ein geeigneter Combiner den Antennenweg ordnen. Dafür müssen die beteiligten Sender, ihre Frequenzen und die Antennenausführung zum vorgesehenen System passen. Die Anzahl der Anschlüsse allein ist keine allgemeine Freigabe für beliebige Sender.
Ein Antennen-Combiner mischt keine Audiosignale. Die Audiosignale werden bereits an anderer Stelle vorbereitet; hier wird der Hochfrequenzweg betrachtet.
Antennenweg statt Einzelkomponente betrachten
Planen Sie die Anschlusskabel und den gemeinsamen Antennenplatz mit ein. Auch die zulässigen Betriebsbedingungen der Geräte gehören zum Aufbau. Eine ähnlich aussehende TNC-Verbindung belegt noch keine passende Frequenz- oder Leistungszuordnung.
Prüfen Sie vor dem Einsatz die Zuordnung jeder Strecke und testen Sie den gesamten geplanten Arbeitsbereich. So lassen sich Verkabelung und Systemabstimmung gemeinsam kontrollieren.
Bis zu vier Sendekanäle auf eine Antenne kombinieren
Der AD-808 führt die HF-Ausgänge von bis zu vier geeigneten UHF-Sendern auf einen gemeinsamen Antennenweg zusammen.
Breitbandbereich 470 bis 960 MHz
Der aktuelle Frequenzbereich unterstützt eine breite UHF-Systemplanung.
Aktive Breitbandverstärkung
Die aktive Signalführung reduziert Verluste beim Zusammenführen mehrerer Sendekanäle.
TNC-Verbindungen für professionelle Racks
Vier TNC-Eingänge werden auf einen TNC-Ausgang zusammengeführt.
9,5-Zoll-Metallgehäuse und Kabelsatz
Vier TNC-TNC-Verbindungskabel gehören zur Ausstattung.
Vor der Auswahl prüfen
- Passende Sender und vorgesehenen Frequenzbereich bestimmen.
- Signalrichtung und Geräteanschlüsse abgleichen.
- Kabel, Versorgung und gemeinsame Antenne mitplanen.
Technische Merkmale im Überblick
| Produkttyp |
aktiver 4-Kanal Antennen-Combiner |
| Frequenzbereich |
470-960 MHz |
| Eingänge |
4 x TNC |
| Ausgang |
1 x TNC |
| Systemimpedanz |
50 Ohm |
| Lieferumfang |
4 TNC-TNC-Verbindungskabel |
Persönliche Beratung zu MIPRO AD-808
Nennen Sie mir die vorhandenen Geräte und den geplanten Einsatz. Ich unterstütze Sie bei der Auswahl der passenden Ausführung und der zusätzlich benötigten Komponenten.
E-Mail: info@flipware.net
Angaben zur Produktsicherheit
Herstellerinformationen:
MIPRO Electronics Co., Ltd.
Beigang Rd. 814
Chiayi City, Taiwan, 600079
mipro@mipro.com.tw
https://www.mipro.com.tw
verantwortliche Person:
MIPRO Germany GmbH
Kochersteinsfelder Straße 75
Hardthausen, Deutschland, 74239
info@mipro-germany.de
https://www.mipro-germany.de
| Produkteigenschaft |
Wert |
| Frequenzband: |
UHF |
